Digital Komponen Tester Versi Terbaru

Merupakan alat ukur yang sangat diidamkan para penggemar elektronika terutama tukang servis yang bisa mengukur hampir semua komponen elektronika sangat membantu mempermudah pekerjaan. Salah satu kelebihanya karena merupakan rakitan sendiri sehingga mudah diperbaiki bila terjadi kerusakan dibandingkan alat buatan pabrik yang kalau rusak sering kali dibuang.
Ini adalah versi terakhir dari komponen tester yang sudah di lengkapi dengan fungsi tambahan seperti :

1. Bisa mengukur Elco C+ESR langsung ke sirkuit tanpa melepasnya

2. Mengukur Frequency
3. Sebagai Frequency-Generator & Generator PWM (pulse with modulation)
4. Mengukur Crystal / Xtall

Spesifikasi lengkapnya:
1. Transistor bipolar NPN dan PNP, N- & P-Channel MOSFETs, JFETs, IGBT.
2. LED, Diodes, double diodes, Thyristors and Triacs.
3. termasuk mendeteksi kaki Diode/transistor .
4. mengukur hFE/B transistor bipolar
5. Resistor 0,01ohm - 50Mohm.
6. Capacitor 25pF - 100mF (1pF - 100miliF dalam Mode Capacitor)

7. Mengukur nilai Elco + ESR

8. in-circuit C+ESR 2uF - 50mF (pada mode C+ESR)
9. L Inductance 0,01mH - 20H lebih.
10. Mengukur frequency sampe 2MHz
11. Mengukur Crystal / Ceramic resonator sampai 12MHz

12. Frequency generator & Generator PWM (pulse with modulation)
13. Mengukur tegangan DC Max 50VDC

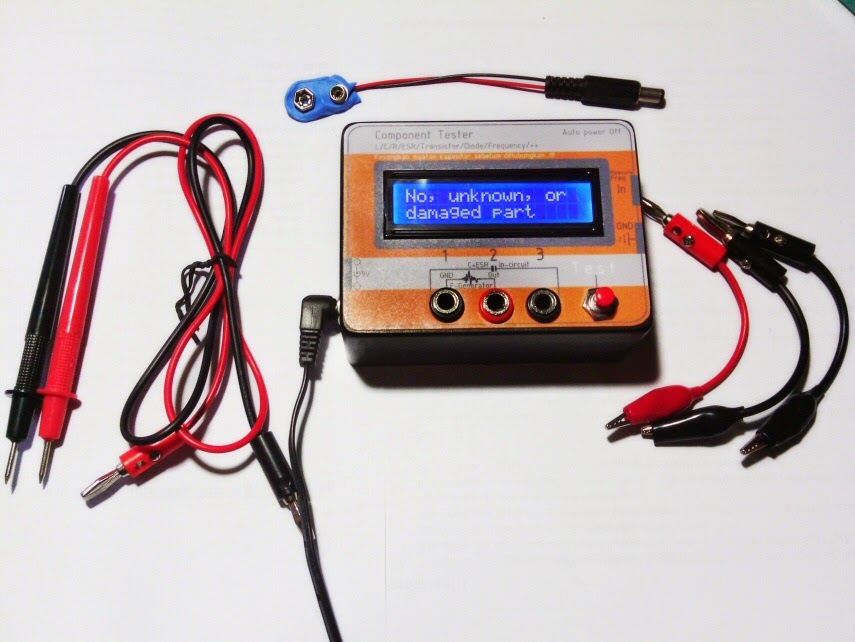

Kelengkapan yang didapat:

1. 3-jack Banana dengan clip buaya

2. 2-lembar petunjuk penggunaan

3. konektor batre 9V

Perhatian!!!

- Pastikan selalu mengosongkan muatan Kapacitor sebelum di ukur !!!

- Pastikan tegangan frequency yang di ukur max = 5v

Mengukur Mosfet IRF9540

Mengukur Elco 2200uF/16v dengan ESR nya (toleransi capasitas Elco umumnya 20%, download DataSheet Nichicon, jika terukur sekitar 1760 - 2640uF itu masih normal)

Mengukur Elco 100uF/10v yang masih terpasang di PCB dalam mode C & ESR

ukur capacitor yang masih terpasang di PCB

Mengukur Cap Ceramic 22pF 5% dalam mode Capacitor (toleransi capacitor 5% jika terukur sekitar 21-23pF berarti normal)

Mengukur Crystal 10Mhz

Mengukur Frequency

Mengukur Resistor 10ohm

Inductor 200uH

Untuk mengetahui ketersediaan Stok & lainya hubungi :
SMS/Whatsapp: 085-235-17-3030 (mau tlp SMS dulu)

Untuk pembelianya bisa juga lewat lapak saya di :

bukalapak.com

tokopedia.com/testerdigital

Harga dan Pemesanan

21.51 Harga & Pemesanan No comments

Untuk ketersediaan Stock & keterangan lebih lanjut Hubungi :
SMS/Wa: 085-235-17-3030 (mau tlp SMS dulu)

Bila anda masih Ragu dlm Transaksi Online untuk keamanan & kenyamana gunakan Rekening-Bersama, kunjungi Lapak saya di : http://www.tokopedia.com/testerdigital/

in-circuit Capacitor & ESR meter

10.43 C & ESR Meter, Komponen Tester / ESR Meter No comments

in-circuit Capacitor & ESR meter

ESR meter ini sangat membantu memudahkan dalam mencari kerusakan kapasitor, yang dapat menampilkan nilai kapasitor dan ESR sekaligus secara realtime, dan dapat dipergunakan untuk mengukur kapasitor langsung dalam sirkuit PCB tanpa melepasnya dulu.

sudah di kalibrasi secara software sehingga tidak perlu mengkalibrasi lagi, sehingga praktis dan mudah digunakan.

walaupun terkadang ada fluktuasi naik dan turun hasil pengukuran karena pengaruh suhu, catu daya dan panjang kabel probe, tapi tidaklah menjadi masalah jika digunakan untuk mencari kapasitor rusak Akurasinya sudah sangat memadai, dan memang tujuan utamanya untuk mencari kerusakan kapasitor dengan mudah.
Perlu di ketahui tidak semua kapasitor yang masih terpasang dapat terukur dengan baik, adanya komponen lain yang terpasang secara seri & parallel akan mempengaruhi hasil pengukuran atau bahkan menggangku pengukuran, untuk itu terkadang komponen harus di lepas dari PCB.

Spesifikasi
- Menampilkan nilai Kapasitor dan ESR sekaligus secara Realtime.
- Mengukur Kapasitor dari 0.1uF - 680,000 uF
- Mengukur ESR dari 0.01 - 20 ohms (nilai ESR hanya berlaku untuk Elco)

Perhatian...!!!
- Pastikan selalu mengosongkan muatan Elco untuk keamanan.
- Perangkat ini sudah di lengkapi dengan Anti Parallel Diodes (meski begitu tidak menjadi jaminan perangkat akan selalu terlidung dari sengatan muatan Elco)
